拆个简易版Type-C母座,简单说说各种Type-C头子的引脚接线

发布时间:2019-06-10 09:55:10 浏览次数:31287
         Type-C 的接线比较复杂,完整版的不算外壳有24Pin,还有各种各样的变种,比如简化版的16Pin、14Pin12Pin6Pin 等等。下面结合拆解简单说说这常见的几种。

借用厂家产品图:


结合最下面的图可以知道每个脚都是干啥的。这种母座拆去外壳是这样的:



红色箭头所指的位置是卡子,和 GND 相通。有的公头里面最边上的四个触点缺失,就是靠这两个卡子连通 GND。

这一面最长的四根是 GND、Vbus、Vbus、GND。两边卡子都是 GND。没有 USB 3.1 数据传输所需的 TX RX。四根短针,加上对面的四根,是 CC、SBU、D+、D- 等等。
观察焊脚可以发现,靠近两边的四个引脚是由八个引脚两两并在一起的。也有没并的设计,那就是16Pin 的类型。

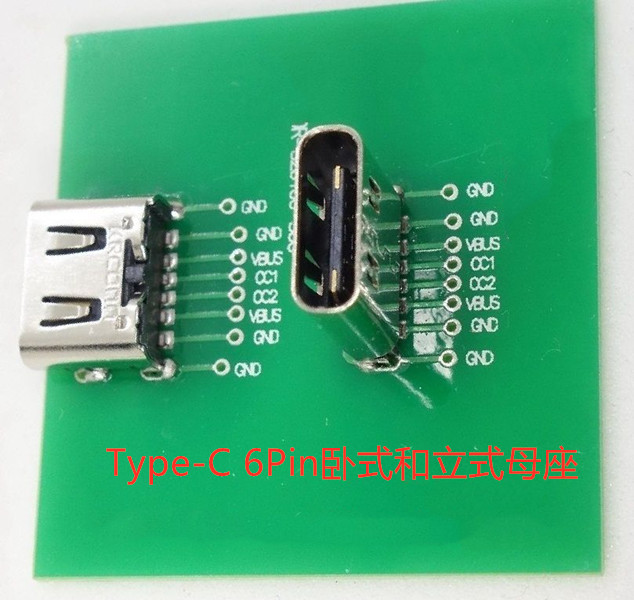

下面的两种 6P 母座,连 D+ D- 都没有,不能传数据,只能供电。
最后这张是手机 App 里面的截图,完整版插头插座的引脚说明:
一般来说只有满针的才是标准设计,简易版的实际产品可能因为厂家的不同有所区别,所以谨慎起见还是向卖方索取数据表,或者自己用满针的测试版测试过再使用。
