USB type-C接口防水检测案例

发布时间:2021-04-26 14:55:02 浏览次数:414

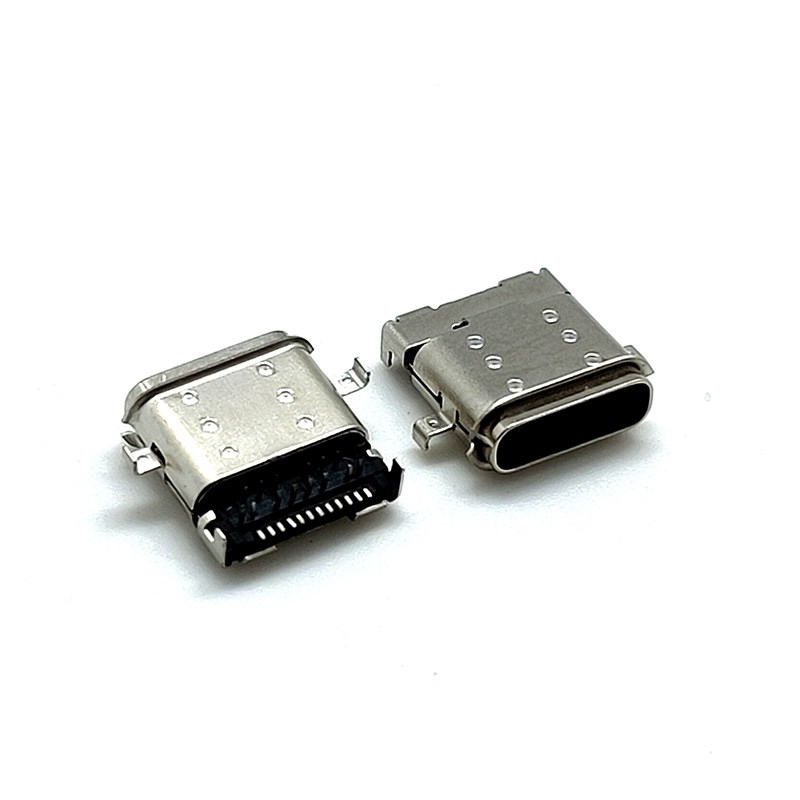

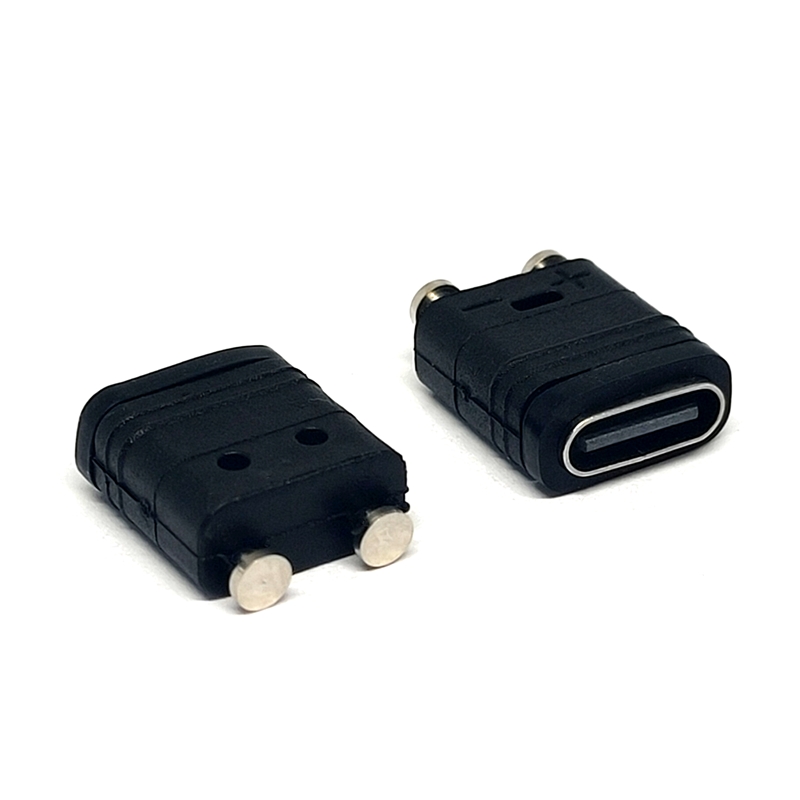

USB type-C简称type-C,是USB接口的一种,凭借更精巧设计、更快传输速度和更大电力传输效率,而广受欢迎。其双面插(永远插不反)功能,也让用户享受了极大的便利。有人说type-C是未来更适应发展趋势的产品,有着巨大市场空间。由于其产品特性,对于type-C接口的防水特性性能非常高,若防水性不好,则将发生漏电危险。直接威胁使用者的生命安全。随着客户需求越来越高,Type-C母座也开始走向防水,Type-C防水母座就出世了。目前type-C的防水检测方式有实验室沉水法和在线检测,目前生产厂家大多采用防水测试仪在线进行type-C防水检测


type-C防水检测难点分析

type-C体积小巧纤薄、个别产品边缘有凹槽及内部有插槽,对于夹具设计要求较高。产品产量大,同时type-C体积小,上下件易占用时间,为了提高TYPE-C防水检测效率,采用四通道仪器进行检测同时,采用旋转盘设计,仪器不间歇工作,做到效率最大化。


type-C防水检测重点解析

                                        Type-C防水检测仪

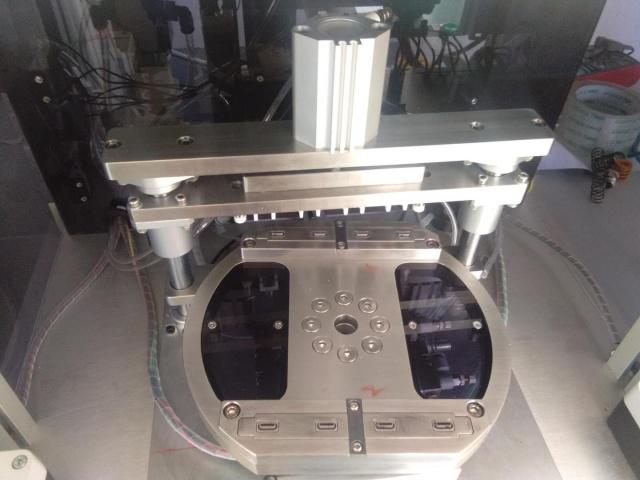

夹具部分。为了使检测效率最大化,夹具部分采用对称式旋转盘设计,同时利用密封圈进行半密封检测。每侧有四个工位可同时检测四个接口。由于产品体积较小,上下件往往比较费时,设计师为了节省上下件时间,设计了自动托起系统,使工件更易取出。防水检测仪部分。采用沈阳艾尔泰克四通道N50系列防水检测仪(也可采用多台单通道仪器进行检测)。大多TYPE-C需要满足IP67标准,及10kPa左右的压力进行检测。根据要求可得知30分钟泄漏75微克水以内,短时间不会对手机内部产生破坏。在理想状态的一个标准圆在15kPa压力作用下的漏点产生气体泄漏量约30分中5.58ml(标准大气压)那么测试结果0.186ml/min的气体泄漏量满足半小时泄漏水的量为75微克。为了保证产品质量,大多厂家会采用15-20kPa压力进行检测,漏量不大于0.186sccm。


type-c防水检测过程

将工件安装在夹具中,按下设备的开始按钮,气缸自动下压将密封圈压紧实现密封,然后仪器根据设定好的参数实现自动检测。仪器首先对密封腔和仪器内部标准腔进行充气(15-20kPa),平衡一段时间后,差压传感器读取工件的密封腔和标准腔的压力差,同过一些列算法(有效消除环境因素影响)之后,在仪器屏幕显示具体的泄漏值,同时报警指示灯提示合格与否。仪器检测结束,气缸自动抬起,旋转盘自动转动到另一侧进行下一轮检测,同时操作工人进行上下件安装。
