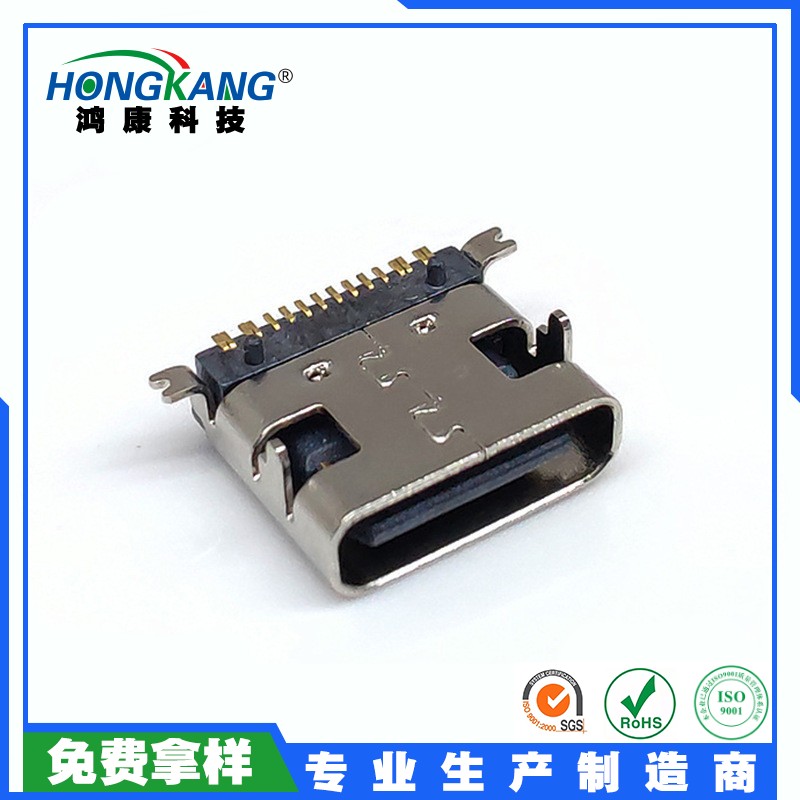

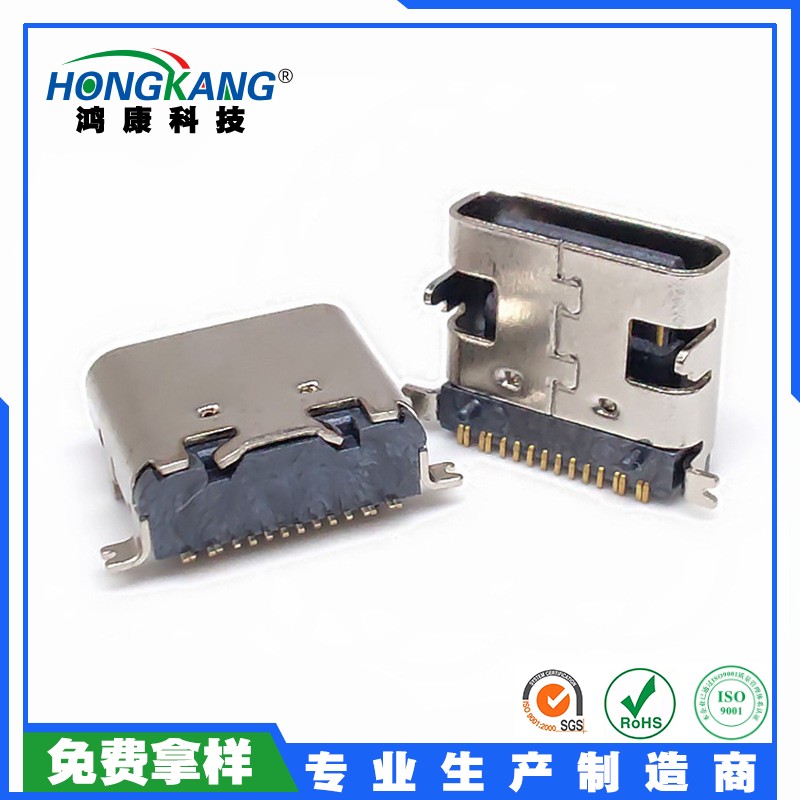

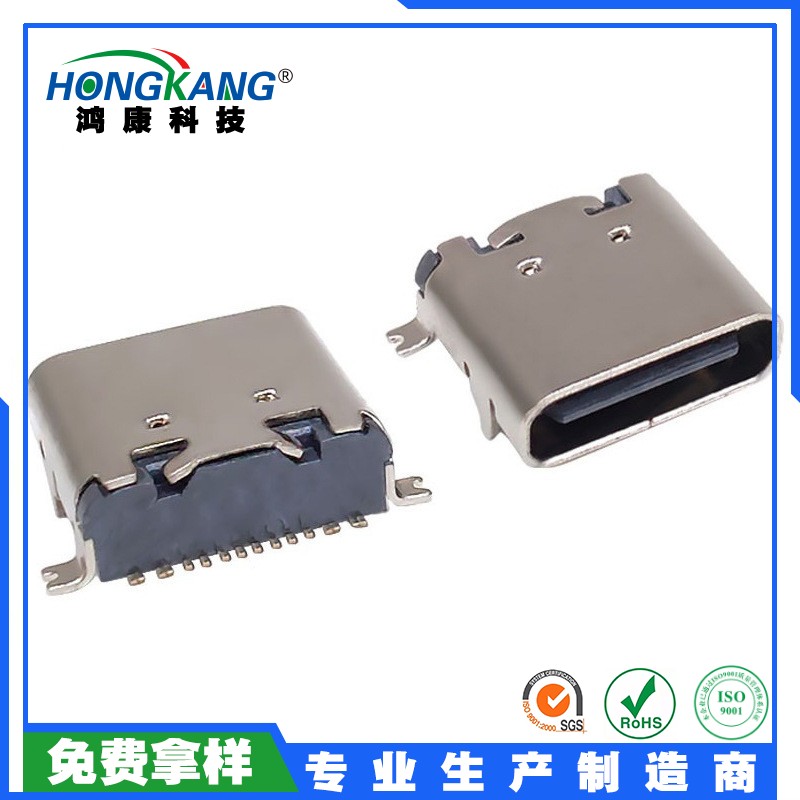

Type-C 16Pin前插后贴母座

单击查看图纸→《Type-C 16Pin前插后贴母座》
TYPE-C连接器根据产品功能，USB Type-C母座分为电源版、2.0版和全功能版。协会规格对2.0版和全功能版有详细的定义，电源版为引申出来的版本。

电源版：传输通道10个,最大20V/5A并兼容以下功率,应用USB充电系列；
只能充电，不支持数据传输。广泛应用于小家电消费（音箱、台灯、POS机）产品。

USB2.0版：传输通道16个,传输数据480Mb/s(60MB/s),最大20V/5A并兼容以下功率,应用兼容USB2.0,Type A、B、Mini、Micro；
协会最新标准Rev1.2版本规定：
USB type C Receptacle 2.0版本为16Pin,去掉4对高频信号对。
根据协会标准要求，Vbus和Ground PIN分别在连接器内部短接。焊接部合并为12PIN。

全功能版：传输通道24个,传输数据10Gb/s(1250MB/s),最大20V/5A并兼容以下功率,应用兼容USB3.0系列,Type A、HDMI、D-sub、Displayport。
1）全功能：同时支持数据、音频、视频和充电，奠定高速数据、数字音频、高清视频、快速充电、多设备共用基础，一根线可代替以前多根线缆；
2）正反插：与苹果Lighting接口类似，端口正面反面相同，支持正反插；
3）双向传输：数据、电力可实现双向传输；
4）向下兼容：通过转接器，能兼容USBType A、Micro B等接口；
5）小尺寸：接口尺寸为8.3mm X2.5mm，约为USB-A接口1/3；
6）高速率：兼容USB 3.1协议的可支持高达10Gb/s数据传输。
